Trappe de visite coupe-feu EI60 60 min plafond – Fire-Star SW
Plage de prix : 362,79€ à 466,30€
La trappe de visite coupe-feu EI60 60 min plafond Fire-Star SW est conçue pour les faux plafonds / plafonds suspendus et l’accès aux zones techniques. Elle contribue aussi au confort avec une isolation acoustique jusqu’à Rw 24 dB.
(a <– b)
Protection incendie EI60 (60 min) selon les indications du fabricant (Upmann) : testée selon EN 1634-1, classée selon EN 13501-2 ; essai d’incendie unilatéral par le bas (a → b). Rapport d’essai / de classement disponible sur demande.
0
People watching this product now!
Description

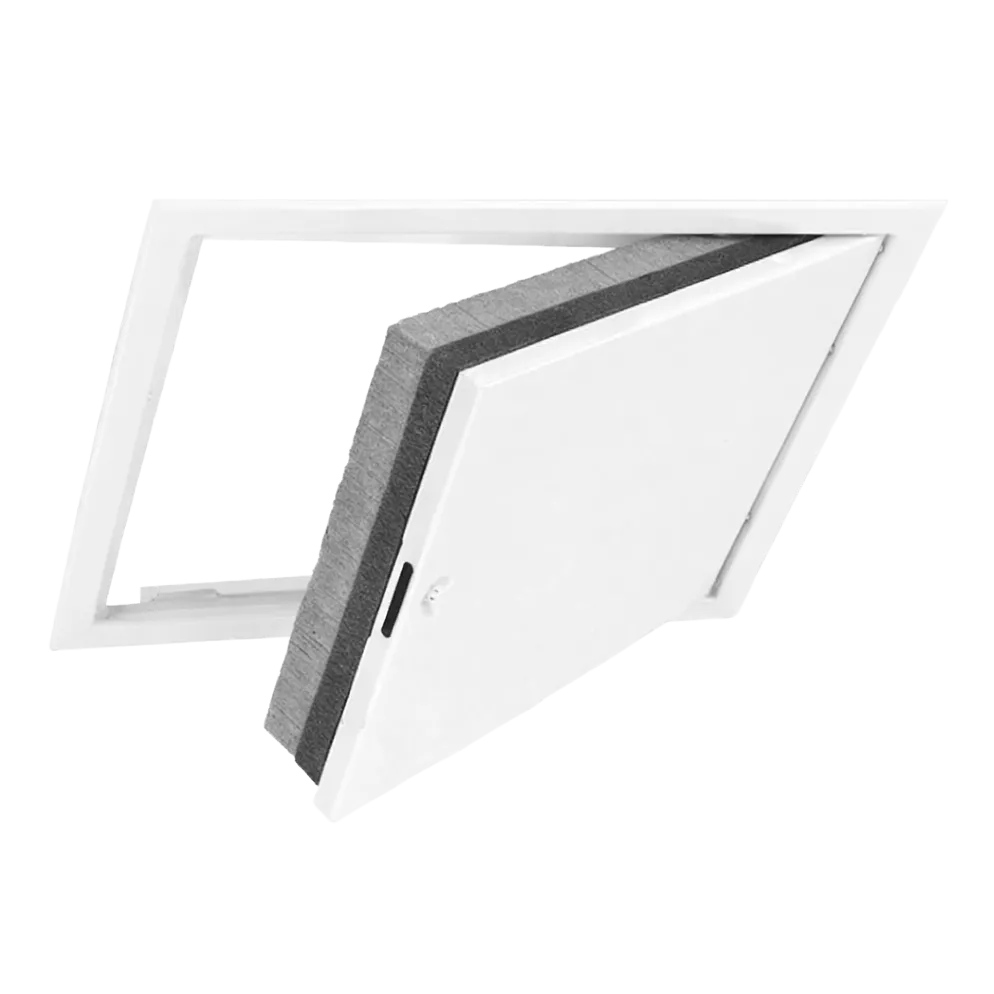

Trappe de visite coupe-feu EI60 60 min plafond – Fire-Star SW
La Fire-Star SW est une trappe de visite coupe-feu EI60 60 min pour plafond conçue pour préserver le compartimentage incendie tout en offrant un accès technique discret dans les faux plafonds / plafonds suspendus.
- EI60 60 minutes pour une protection coupe-feu au plafond
- Essai feu selon EN 1634-1 et classification EN 13501-2 avec essai unilatéral par le bas a → b, selon les indications du fabricant ; rapport d’essai disponible sur demande
- Isolation acoustique jusqu’à Rw 24 dB selon la situation de montage
- Sécurité prémontée et ouverture avec dispositif d’arrêt
- Acier galvanisé laqué blanc avec finition RAL 9016
Protection incendie EI60 60 min selon EN 1634-1 et EN 13501-2
La Fire-Star SW est testée selon EN 1634-1 et classée selon EN 13501-2 avec un essai d’incendie unilatéral par le bas
a → b, selon les indications du fabricant ; le rapport d’essai / de classement est disponible sur demande. Elle répond aux attentes des chantiers où l’on doit créer un accès au plafond
sans compromettre la performance coupe-feu.
Cadre acier galvanisé et fermeture à serrure carrée RAL 9016
- Porte battante avec cadre en acier galvanisé peint blanc et panneau en acier galvanisé laqué blanc non démontable
- Verrouillage côté hauteur avec serrure carrée et poignées pivotantes
- Butée DIN droite ou gauche
- Ancrage mural rotatif fixé
- Couleur standard blanc RAL 9016 et livraison prête au montage avec clé carrée
Dimensions disponibles montage plafond à partir de 300 x 300 mm
| Réf. | Dimension nominale | Encastrement min / max (mm) | Hors-tout (mm) | Passage libre b4 x h4 (mm) | d (mm) | t1 (mm) | t2 (mm) | Fermetures |
|---|---|---|---|---|---|---|---|---|
| 21652.0003 | 200 x 200 mm | 200 x 200 / 212 x 212 | 234 x 234 | 136 x 195 | 237 | 54 | 2 | 1 |
| 21652.0004 | 300 x 300 mm | 300 x 300 / 312 x 312 | 334 x 334 | 236 x 295 | 377 | 54 | 2 | 1 |
| 21652.0005 | 400 x 400 mm | 400 x 400 / 412 x 412 | 434 x 434 | 336 x 395 | 518 | 54 | 2 | 1 |
| 21652.0009 | 400 x 600 mm | 400 x 600 / 412 x 612 | 434 x 634 | 336 x 595 | 683 | 54 | 2 | 1 |
| 21652.0006 | 500 x 500 mm | 500 x 500 / 512 x 512 | 534 x 534 | 436 x 495 | 659 | 54 | 2 | 1 |
| 21652.0007 | 600 x 600 mm | 600 x 600 / 612 x 612 | 634 x 634 | 536 x 595 | 800 | 54 | 2 | 1 |
| 21652.0008 | 600 x 800 mm | 600 x 800 / 612 x 812 | 634 x 834 | 536 x 795 | 958 | 54 | 2 | 1 |
Rw jusqu’à 24 dB valeur issue de mesures en laboratoire variable selon les conditions d’installation réelles
À partir de quelle dimension peut-on installer cette trappe au plafond
Le montage plafond est prévu à partir de 300 x 300 mm. Les autres dimensions dépendent des formats proposés sur la fiche produit.
Que signifie EI60 60 minutes pour une trappe de visite plafond
EI60 correspond à une performance coupe-feu de 60 minutes. Selon les indications du fabricant, ce modèle est testé selon EN 1634-1 et classé selon EN 13501-2, avec un essai d’incendie unilatéral par le bas (a → b) ; le rapport d’essai est disponible sur demande.
Cette trappe apporte-t-elle une isolation acoustique
Selon la situation de montage, une performance acoustique pouvant aller jusqu’à Rw 24 dB peut être atteinte. Valeur issue de mesures en laboratoire, variable selon les conditions d’installation réelles.
Comment s’ouvre la trappe et quel type de fermeture est utilisé
La trappe est équipée d’une porte battante avec un verrouillage côté hauteur via serrure carrée. La clé carrée est fournie pour une utilisation simple.
La butée peut-elle être à droite ou à gauche
Oui. La butée DIN est possible en DIN droite ou DIN gauche, selon la configuration souhaitée.
Résistance au feu selon le fabricant : EI60 (60 min) selon les indications du fabricant (Upmann). Rapport d’essai / de classement disponible sur demande.
Fiche technique
TRAPPE DE VISITE COUPE-FEU FIRE-STAR SW
pour plafonds suspendus
- Utilisation : pose au plafond dans les faux-plafonds suspendus.
- Conception : cadre de porte et panneau en tôle d’acier galvanisée et revêtue par poudre ; insert coupe-feu ; profondeur de montage 54 mm.
- Fermeture : serrure carrée, une fermeture ; poignées pivotantes.
- Sécurité : à partir de 300 × 300 mm avec dispositif de sécurité déjà prémonté. Panneau de porte non démontable.
Protection contre l’incendie
- Protection contre l’incendie pour plafonds suspendus (pose au plafond).
- Norme d’essai de protection contre l’incendie : EN 1634-1 ; norme de classification : EN 13501-2.
- Essai d’incendie unilatéral par le bas (a ← b) par l’ift Rosenheim.
- Testé pour l’isolation aux bruits aériens selon ISO 10140-2 ; évaluation des résultats selon ISO 717-1 : Rw = 24 dB.
Contenu de la livraison
Livrée prête à être installée avec une clé carrée.
Description du produit
La trappe de visite Fire-Star SW avec protection contre l’incendie est destinée aux faux-plafonds suspendus. Le cadre de porte et le panneau sont en tôle d’acier galvanisée et revêtue par poudre ; le panneau de porte, non démontable, contient un insert coupe-feu. La trappe se ferme par une serrure carrée et dispose de poignées pivotantes.
Avantages du produit
- Protection contre l’incendie et isolation aux bruits aériens testées.
- Dispositif de sécurité déjà prémonté.
- Livraison prête à installer.
Matériaux
| Composant | Matériau et exécution |
|---|---|
| Cadre de porte | Tôle d’acier galvanisée, revêtue par poudre |
| Panneau de porte | Tôle d’acier galvanisée, revêtue par poudre ; non démontable |
| Insert | Insert coupe-feu |
| Fermeture | Serrure carrée, 1 fermeture ; clé carrée ; poignées pivotantes |
| Sécurité | Dispositif de sécurité déjà prémonté |
Dimensions
Avec serrure carrée et poignées pivotantes
| Dim. nominale | Cote de montage | Réservation | Hors-tout | Passage | Diagonale | |
|---|---|---|---|---|---|---|
| b x h | b1 x h1 | b2 x h2 min. | b2 x h2 max. | b3 x h3 | b4 x h4 | d |
| 300 x 300 | 299 x 299 | 300 x 300 | 312 x 312 | 334 x 334 | 236 x 295 | 377 |
| 400 x 400 | 399 x 399 | 400 x 400 | 412 x 412 | 434 x 434 | 336 x 395 | 518 |
| 400 x 600 | 399 x 599 | 400 x 600 | 412 x 612 | 434 x 634 | 336 x 595 | 683 |
| 500 x 500 | 499 x 499 | 500 x 500 | 512 x 512 | 534 x 534 | 436 x 495 | 659 |
| 600 x 600 | 599 x 599 | 600 x 600 | 612 x 612 | 634 x 634 | 536 x 595 | 800 |
| 600 x 800 | 599 x 799 | 600 x 800 | 612 x 812 | 634 x 834 | 536 x 795 | 958 |

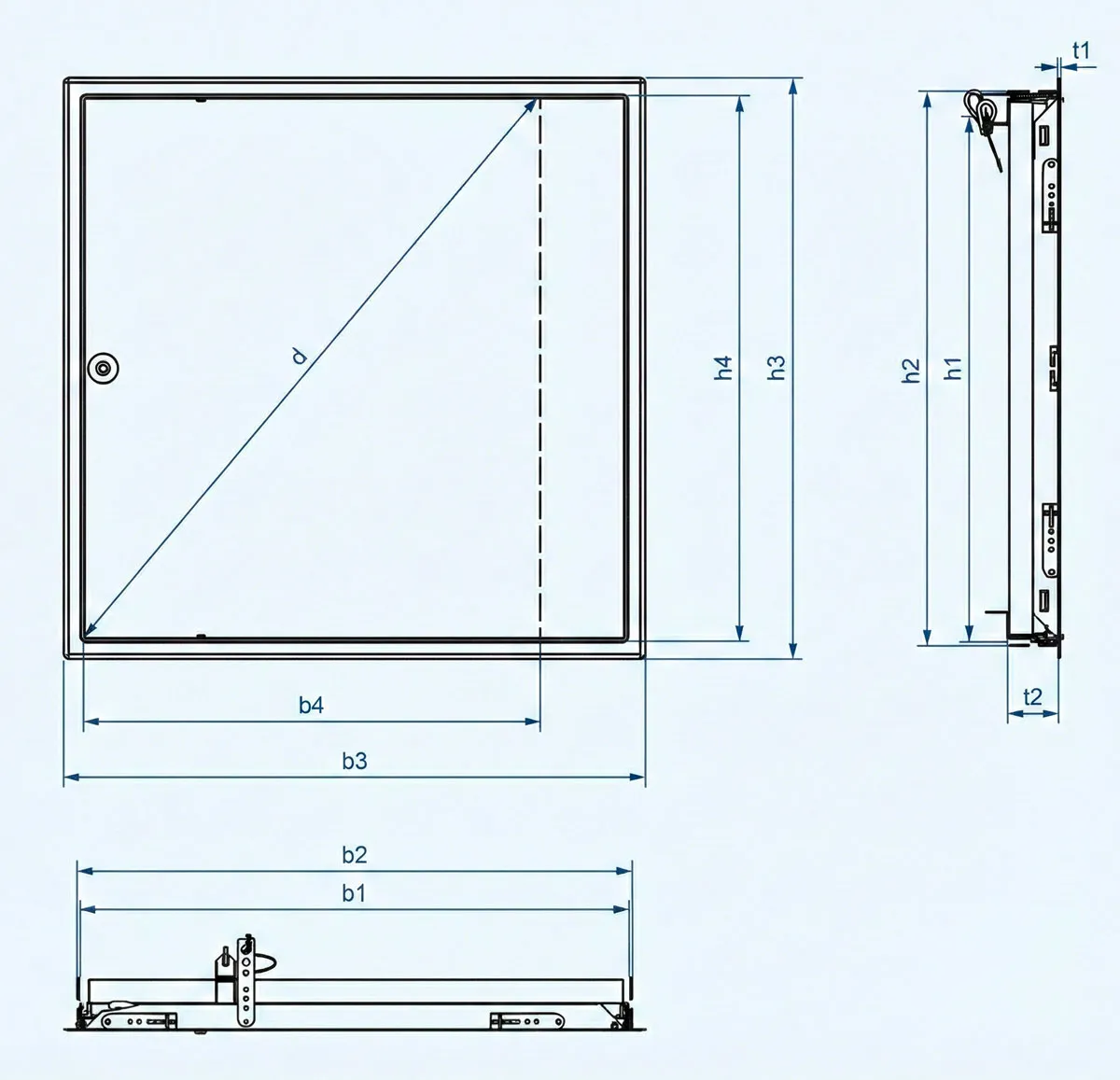

Toutes les dimensions en mm, dessin schématique (400 × 600). b × h = dimension nominale ; b1 × h1 = cote de montage ; b2 × h2 = cote d’encastrement (réservation) minimale et maximale ; b3 × h3 = cote hors-tout ; b4 × h4 = cote de passage, mesurée jusqu’au trait interrompu du dessin ; d = dimension de passage en diagonale. Profondeur de montage 54 mm pour toutes les dimensions.
Montage
Poser la trappe au plafond dans une réservation comprise entre les cotes minimales et maximales d’encastrement b2 × h2 indiquées dans le tableau. La trappe est livrée prête à être installée.
Domaine d’emploi
Pose au plafond dans les faux-plafonds suspendus. Les indications de protection contre l’incendie de cette fiche ne valent que pour cette pose.
Sous réserve de modifications techniques.
Informations complémentaires
| Dimensions | 200×200 mm, 300×300 mm, 400×400 mm, 400×600 mm, 500×500 mm, 600×1000 mm, 600×1200 mm, 600×600 mm, 600×800 mm |
|---|---|
| Type de montage | Plafond |
| Protection coupe-feu | F/EI/I 60 |
| Système de ouverture | Clé 4 pans |
| Caractéristiques du produit | Affaiblissement acoustique |
