La trappe de visite coupe-feu EI60 60 min cloison Fire-Star SW est conçue pour les cloisons de gaine technique et l’accès aux installations techniques. Elle contribue aussi au confort avec une isolation acoustique jusqu’à Rw 24 dB.
(i ↔ o)
Protection incendie EI60 (60 min) selon les indications du fabricant (Upmann) : EI60 selon rapport d’essai DIN EN 1364-1:1999-10, essai de résistance au feu des deux côtés (i ↔ o). Rapport d’essai disponible sur demande.
0
People watching this product now!
Description
Trappe de visite coupe-feu EI60 60 min pour cloison de gaine technique

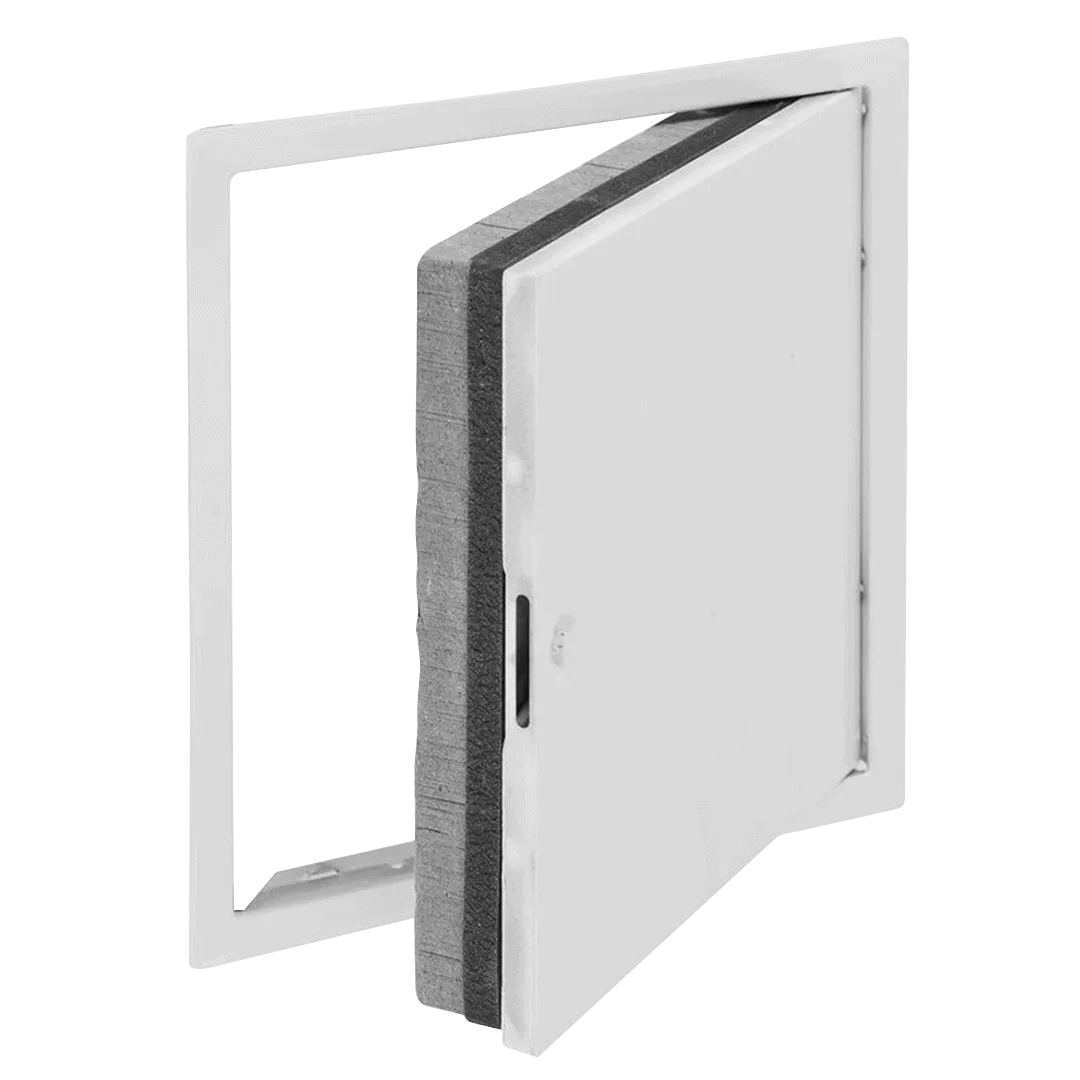

La Fire-Star SW est une trappe de visite murale coupe-feu EI60 destinée aux cloisons et habillages de gaine technique.
Elle permet de créer un accès de maintenance propre et discret, tout en conservant la performance coupe-feu demandée sur chantier.
Résistance au feu EI60 60 minutes selon rapport d’essai DIN EN 1364-1:1999-10
- EI60 60 min selon rapport d’essai DIN EN 1364-1:1999-10 (données fabricant Upmann)
- Essai de résistance au feu des deux côtés i ↔ o selon les indications du fabricant ; rapport d’essai disponible sur demande
- Isolation acoustique jusqu’à Rw 24 dB selon la situation de montage
Rw jusqu’à 24 dB valeur issue de mesures en laboratoire variable selon les conditions d’installation réelles
Accès technique en cloison pour gaine d’encastrement et habillages
Cette trappe de révision en cloison est adaptée aux gaines techniques, aux habillages et aux zones d’encastrement.
Elle facilite les interventions de contrôle et de maintenance en gardant une finition propre et un accès pratique.
Acier galvanisé laqué blanc RAL 9016 serrure carrée
- Porte battante avec cadre en acier galvanisé peint blanc et panneau en acier galvanisé laqué blanc non démontable
- Verrouillage toujours du côté de la hauteur avec serrure carrée et clé carrée
- Poignées pivotantes uniquement sur la version 600 x 800 mm réf. 21651
- Butée DIN droite ou gauche
- Ancrage mural rotatif fixé
- Couleur standard blanc RAL 9016 et livraison prête au montage
Tailles standards ci-dessous. Des tailles spéciales sont disponibles sur demande par pas de 5 cm.
| Réf. | Dimension nominale | Encastrement min / max (mm) | Hors-tout (mm) | Passage libre b4 x h4 (mm) | d (mm) | t1 (mm) | t2 (mm) | Fermetures |
|---|---|---|---|---|---|---|---|---|
| 21642 | 200 x 200 mm | 200 x 200 / 212 x 212 | 234 x 234 | 136 x 195 | 237 | 54 | 2 | 1 |
| 21643 | 300 x 300 mm | 300 x 300 / 312 x 312 | 334 x 334 | 236 x 295 | 377 | 54 | 2 | 1 |
| 21644 | 400 x 400 mm | 400 x 400 / 412 x 412 | 434 x 434 | 336 x 395 | 518 | 54 | 2 | 1 |
| 21638 | 400 x 600 mm | 400 x 600 / 412 x 612 | 434 x 634 | 336 x 595 | 683 | 54 | 2 | 1 |
| 21645 | 500 x 500 mm | 500 x 500 / 512 x 512 | 534 x 534 | 436 x 495 | 659 | 54 | 2 | 1 |
| 21646 | 600 x 600 mm | 600 x 600 / 612 x 612 | 634 x 634 | 536 x 595 | 800 | 54 | 2 | 1 |
| 21651 | 600 x 800 mm | 600 x 800 / 612 x 812 | 634 x 834 | 536 x 795 | 958 | 54 | 2 | 1 |
La trappe est-elle testée EI60 60 minutes
Selon les indications du fabricant (Upmann), la trappe atteint EI60 selon rapport d’essai DIN EN 1364-1:1999-10, avec un essai de résistance au feu des deux côtés (i ↔ o). Le rapport d’essai est disponible sur demande.
Cette trappe convient-elle à une cloison de gaine technique
Oui. La Fire-Star SW est conçue pour les cloisons et habillages de gaine technique afin de créer un accès de maintenance propre.
Le système de fermeture est-il sécurisé
La trappe est équipée d’une serrure carrée avec clé carrée. Le verrouillage est positionné du côté de la hauteur pour une utilisation pratique.
Les poignées pivotantes sont-elles présentes sur toutes les dimensions
Non. Les poignées pivotantes concernent la version 600 x 800 mm réf. 21651. Les autres dimensions sont indiquées en version serrure carrée.
Peut-on installer ce modèle au plafond
Pour une installation au plafond, il faut choisir le modèle plafond dédié. Cette fiche correspond à la version cloison murale. 👉 Trappe de visite plafond coupe-feu EI 60 Softline Fire-Star SW
Résistance au feu selon le fabricant : EI60 (60 min) selon les indications du fabricant (Upmann). Rapport d’essai / de classement disponible sur demande.
Fiche technique
TRAPPE DE VISITE COUPE-FEU FIRE-STAR SW
pour cloisons de gaine technique
- Utilisation : pose murale dans les cloisons de gaine technique ; pour gaine d’encastrement et habillages.
- Conception : cadre de porte et panneau en tôle d’acier galvanisée et revêtue par poudre ; insert coupe-feu ; profondeur de montage 54 mm.
- Fermeture : serrure carrée, une fermeture ; à partir d’une hauteur de 650 mm, avec poignées pivotantes supplémentaires.
- Panneau : panneau de porte non démontable.
Protection contre l’incendie
- Protection contre l’incendie pour cloisons de gaine technique (pose murale).
- Norme d’essai de résistance au feu : EN 1634-1 ; norme de classification : EN 13501-2.
- Essai au feu des deux côtés (i ↔ o) par l’ift Rosenheim.
- Testé pour l’isolation aux bruits aériens selon ISO 10140-2 ; évaluation des résultats selon ISO 717-1 : Rw = 24 dB.
Contenu de la livraison
Livrée prête à être installée avec une clé carrée.
Description du produit
La trappe de visite Fire-Star SW avec protection contre l’incendie est destinée aux cloisons de gaine technique, aux gaines d’encastrement et aux habillages. Le cadre de porte et le panneau sont en tôle d’acier galvanisée et revêtue par poudre ; le panneau de porte, non démontable, contient un insert coupe-feu. La trappe se ferme par une serrure carrée ; à partir d’une hauteur de 650 mm, elle est équipée de poignées pivotantes supplémentaires.
Avantages du produit
- Protection contre l’incendie et isolation aux bruits aériens testées.
- Cadre de porte et panneau en tôle d’acier galvanisée, revêtue par poudre.
- Livraison prête à installer.
Matériaux
| Composant | Matériau et exécution |
|---|---|
| Cadre de porte | Tôle d’acier galvanisée, revêtue par poudre |
| Panneau de porte | Tôle d’acier galvanisée, revêtue par poudre ; non démontable |
| Insert | Insert coupe-feu |
| Fermeture | Serrure carrée, 1 fermeture ; clé carrée |
| Poignées | Poignées pivotantes supplémentaires à partir d’une hauteur de 650 mm |
Dimensions
Avec serrure carrée
| Dim. nominale | Cote de montage | Réservation | Hors-tout | Passage | Diagonale | |
|---|---|---|---|---|---|---|
| b x h | b1 x h1 | b2 x h2 min. | b2 x h2 max. | b3 x h3 | b4 x h4 | d |
| 200 x 200 | 199 x 199 | 200 x 200 | 212 x 212 | 234 x 234 | 136 x 195 | 237 |
| 300 x 300 | 299 x 299 | 300 x 300 | 312 x 312 | 334 x 334 | 236 x 295 | 377 |
| 400 x 400 | 399 x 399 | 400 x 400 | 412 x 412 | 434 x 434 | 336 x 395 | 518 |
| 400 x 600 | 399 x 599 | 400 x 600 | 412 x 612 | 434 x 634 | 336 x 595 | 683 |
| 500 x 500 | 499 x 499 | 500 x 500 | 512 x 512 | 534 x 534 | 436 x 495 | 659 |
| 600 x 600 | 599 x 599 | 600 x 600 | 612 x 612 | 634 x 634 | 536 x 595 | 800 |
Avec serrure carrée et poignées pivotantes
| Dim. nominale | Cote de montage | Réservation | Hors-tout | Passage | Diagonale | |
|---|---|---|---|---|---|---|
| b x h | b1 x h1 | b2 x h2 min. | b2 x h2 max. | b3 x h3 | b4 x h4 | d |
| 600 x 800 | 599 x 799 | 600 x 800 | 612 x 812 | 634 x 834 | 536 x 795 | 958 |

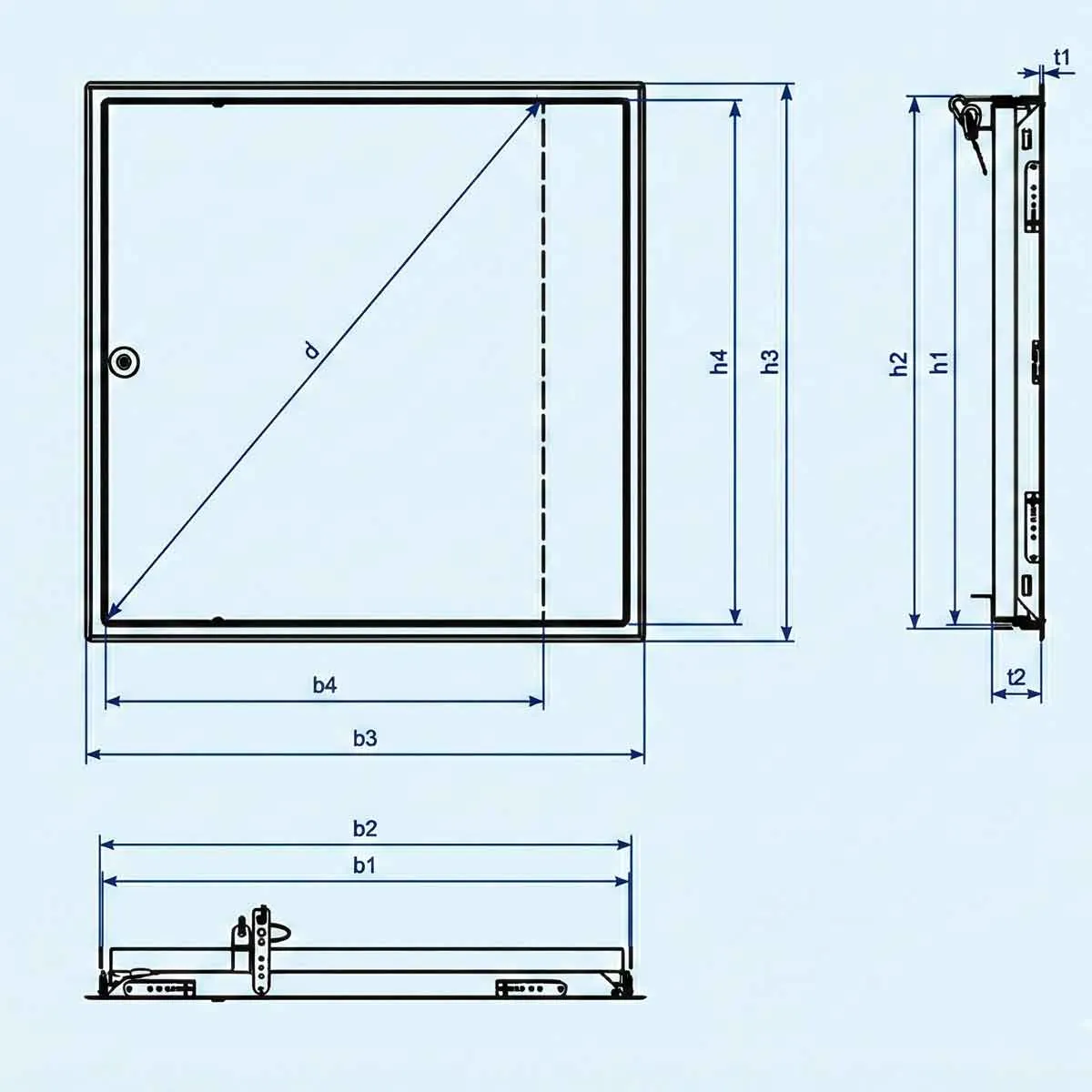

Toutes les dimensions en mm, dessin schématique (400 × 600). b × h = dimension nominale ; b1 × h1 = cote de montage ; b2 × h2 = cote d’encastrement (réservation) minimale et maximale ; b3 × h3 = cote hors-tout ; b4 × h4 = cote de passage, mesurée jusqu’au trait interrompu du dessin ; d = dimension de passage en diagonale. Profondeur de montage 54 mm pour toutes les dimensions.
Montage
Poser la trappe dans une réservation comprise entre les cotes minimales et maximales d’encastrement b2 × h2 indiquées dans le tableau. La trappe est livrée prête à être installée.
Domaine d’emploi
Pose murale dans les cloisons de gaine technique, les gaines d’encastrement et les habillages. Les indications de protection contre l’incendie de cette fiche ne valent que pour cette pose.
Sous réserve de modifications techniques.
Informations complémentaires
| Dimensions | 200×200 mm, 300×300 mm, 400×400 mm, 400×600 mm, 500×500 mm, 600×600 mm, 600×800 mm |
|---|---|
| Type de montage | Gaines technique, Mur |
| Protection coupe-feu | F/EI/I 60 |
| Système de ouverture | Clé 4 pans |
| Caractéristiques du produit | Affaiblissement acoustique |
Livraison
INFORMATIONS DE LIVRAISON
Produits en stock : expédition généralement sous 1 à 2 jours ouvrés, puis livraison par DPD ou Heppner avec suivi envoyé par e-mail. Fabrication sur mesure : expédition sous 7 à 10 jours ouvrés. Grandes quantités : délai indiqué sur votre devis. Nos partenaires de livraisons sont les sociétés Heppner et Dpd selon le poids et le volume de votre commande.
