TRAPPE DE VISITE COUPE-FEU 90 MINUTES – SOFTLINE

pour gaines techniques

• Utilisation : ouvertures de visite dans des gaines techniques résistantes au feu, pose verticale.
• Conception : porte battante ; cadre et vantail en tôle d’acier galvanisée, revêtue par poudre blanche, avec plaques de protection incendie ; profondeur d’encastrement 52 mm.
• Fermeture : fermeture à carré avec clé ; 1 à 3 fermetures selon la dimension.
• Vantail : fixe, non décrochable ; butée DIN à droite ou à gauche ; joint périphérique.

Résistance au feu

• Agrément technique général / autorisation générale de type de construction allemand (abZ/aBG) Z-6.55-2667 du DIBt, valable du 26.06.2025 au 26.06.2030.
• Empêche, une fois posée et fermée, le passage du feu et de la fumée de l’intérieur de la gaine vers l’extérieur pendant au moins 90 minutes sous feu normalisé selon DIN 4102-2.
• Pose verticale (position de montage 90°) dans des gaines techniques de classe de résistance au feu I 90 selon DIN 4102-11, à parois au moins résistantes au feu (feuerbeständig) : maçonnerie ou béton, carreaux de plâtre ou parois à ossature métallique avec parement.
• Seul le texte allemand intégral de l’agrément fait foi ; les extraits traduits ici ne sont pas vérifiés par le DIBt.

Contenu de la livraison

Trappe de visite avec fermeture à carré et clé.

Description du produit

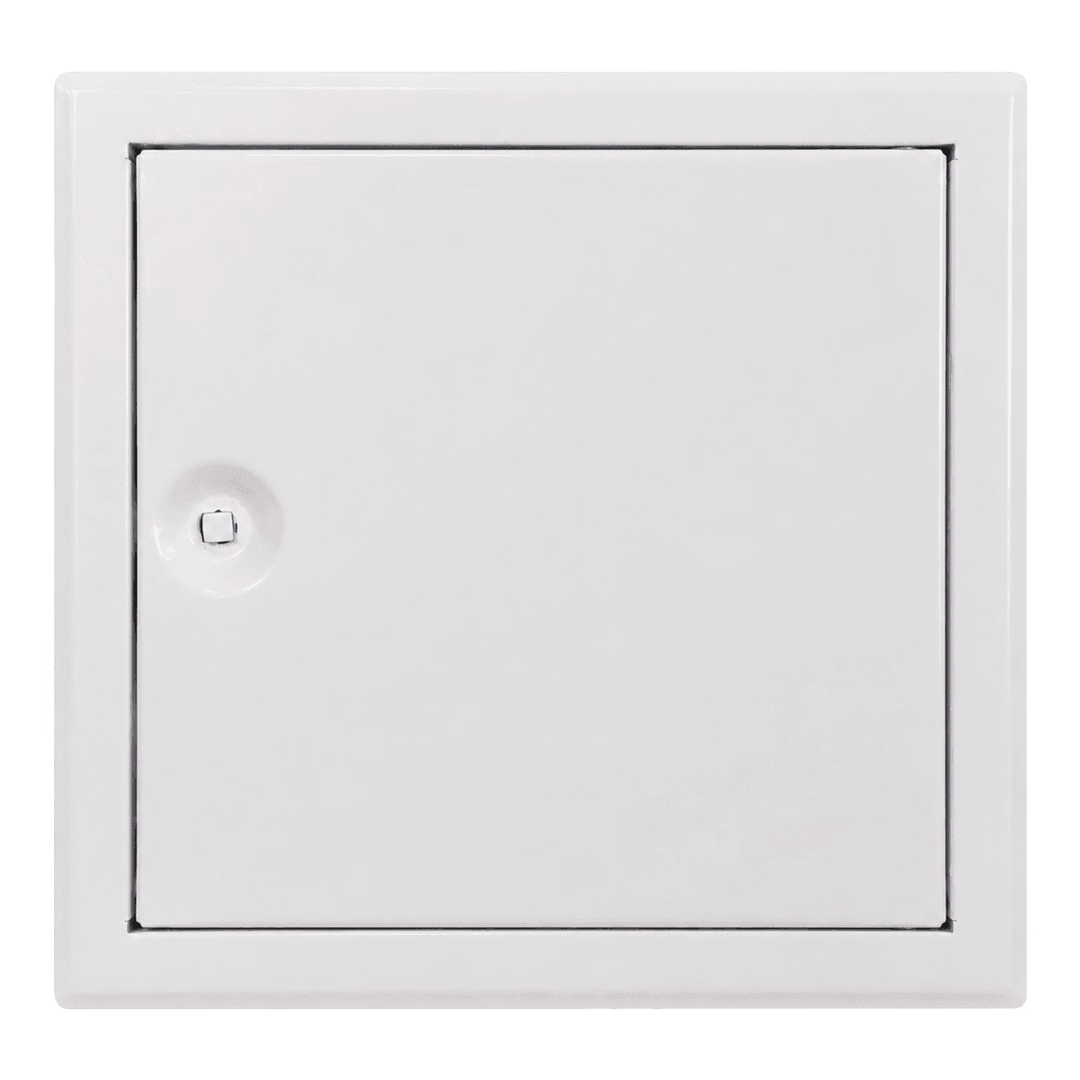

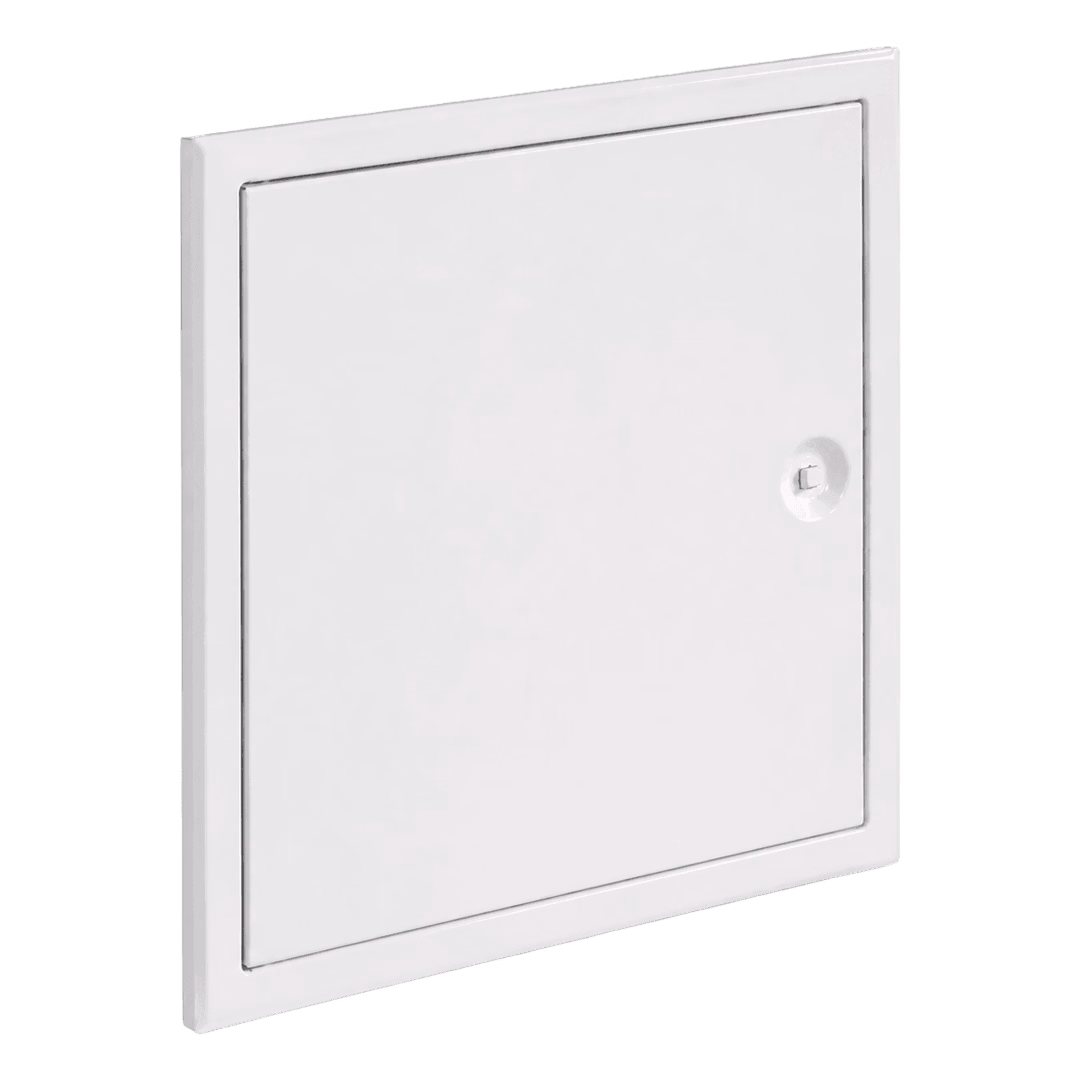

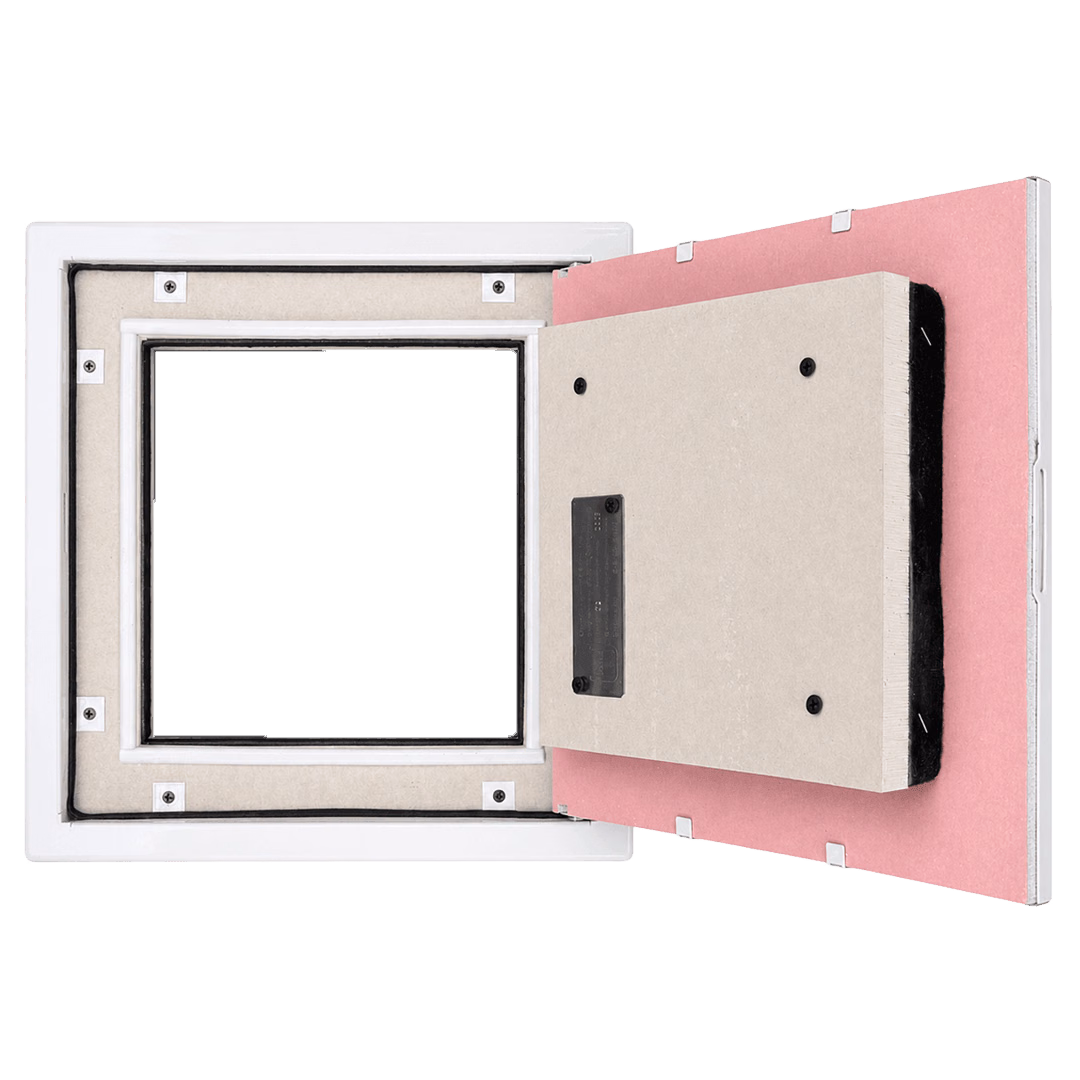

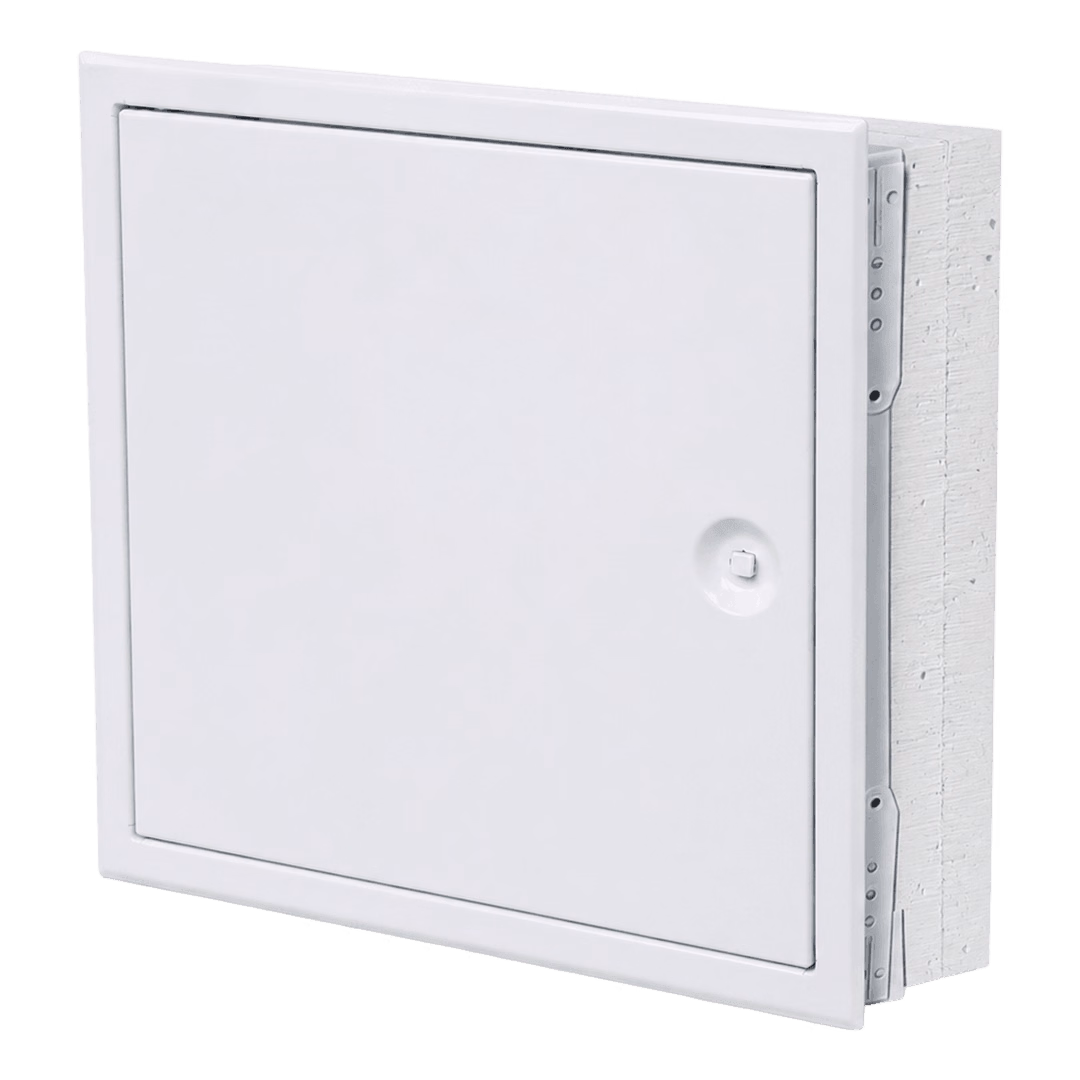

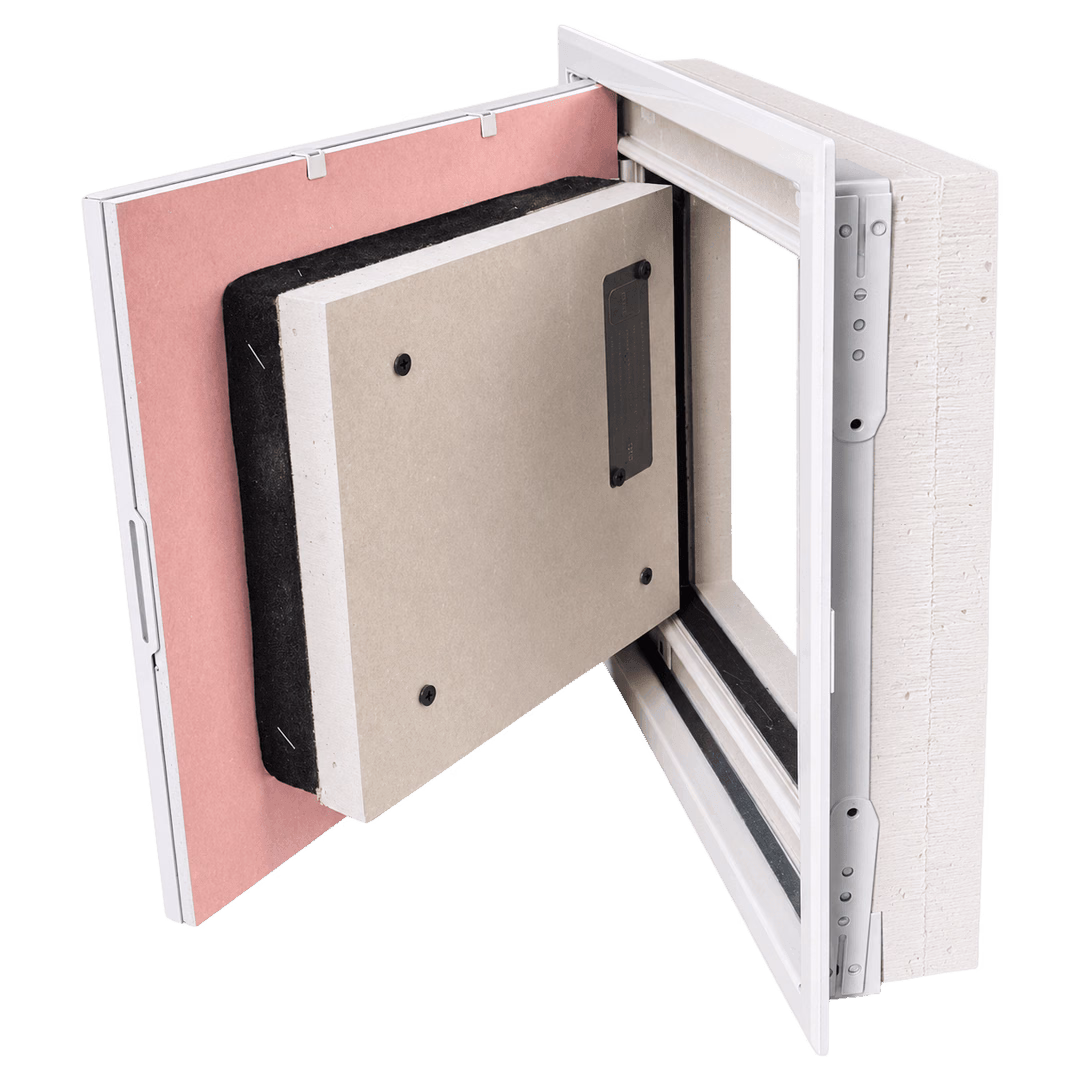

La trappe de visite Softline est une fermeture à un vantail pour ouvertures de visite dans des gaines techniques résistantes au feu. Le cadre se compose de cornières en tôle d’acier soudées, avec ancrages muraux et charnières, et d’un cadre de protection incendie côté gaine en deux plaques de 20 mm ; le vantail est en tôle d’acier pliée sur quatre côtés avec plaques de protection incendie. Cadre et vantail sont en tôle d’acier galvanisée, revêtue par poudre blanche ; un joint et des bandes intumescentes font le tour. Le vantail est fixe et non décrochable, butée DIN à droite ou à gauche, avec fermeture à carré et clé.

Avantages du produit

• Cadre et vantail en tôle d’acier galvanisée, revêtue par poudre blanche.
• Butée DIN à droite ou à gauche.
• Ancrages muraux rotatifs fixés.
• Fonctionnement mécanique vérifié par 50 cycles d’essai (abZ/aBG).

Matériaux

Dimensions

Toutes les dimensions en mm, b = largeur, h = hauteur. Réservation : b1 × h1 minimum, b2 × h2 maximum. d = dimension de passage (diagonale). Profondeur d’encastrement t1 = 52 mm, saillie du cadre t2 = 2 mm (toutes dimensions). Dessin schématique (400 × 400).

Montage et fixation

Pose verticale selon l’abZ/aBG et la notice de montage. Réaliser une réservation comprise entre b1 × h1 (minimum) et b2 × h2 (maximum) du tableau. Aligner le cadre dans l’ouverture et le fixer par les ancrages muraux : vis universelles 4 × 60 mm dans la maçonnerie, le béton et les carreaux de plâtre, vis pour plaques de plâtre 3,5 × 25 mm dans les parois à ossature. Ancrages par côté : largeur 200–449 mm aucun, 450–600 mm deux ; hauteur 200–549 mm deux, 550–799 mm trois, 800–1200 mm quatre. Dans les parois à ossature, disposer des montants et traverses (au moins 50 × 50 × 0,6 mm) sur les quatre côtés de l’ouverture et habiller l’embrasure de plaques incombustibles d’au moins 20 mm. Joints : remplir ou enduire entièrement, sur tout le pourtour, les joints entre le cadre et la paroi de gaine avec des matériaux incombustibles (p. ex. mortier, enduit plâtre ou mastic de jointoiement) ; largeur du joint entre le cadre et la réservation : 10 mm au maximum.

Utilisation et entretien

Maintenir la trappe fermée en permanence et ne l’ouvrir que pour les travaux de visite ; la résistance au feu n’est assurée qu’en position fermée. Après ouverture, rétablir l’état conforme. Entretien selon la notice d’entretien au moins une fois par an ; pas de dommages mécaniques, pas d’encrassement.

Autres valeurs d’essai

Hors agrément abZ/aBG : perméabilité à l’air testée par analogie à la norme DIN EN 1026, classement selon DIN EN 12207 : classe 3 (par analogie) ; isolation aux bruits aériens testée par analogie à l’ISO 10140-2, évaluation selon l’ISO 717-1 : selon la situation de montage, Rw = 36 dB peut être atteint (valeur issue de mesures en laboratoire).

Limites d’emploi (abZ/aBG)

Dimensions nominales : largeur 200 à 600 mm, hauteur 200 à 1200 mm. Parois de gaine, chacune au moins résistante au feu (feuerbeständig) : maçonnerie (briques, briques silico-calcaires, béton cellulaire) ou béton, épaisseur minimale 100 mm ; carreaux de plâtre, épaisseur minimale 100 mm ; parois à ossature en profilés d’acier, épaisseur minimale 100 mm, avec sur chaque face de la paroi deux couches de plaques de plâtre résistantes au feu (GKF) de 12,5 mm ou au moins deux couches de plaques incombustibles, épaisseur totale d’au moins 25 mm ; parois à ossature avec parement sur un seul côté, en au moins deux couches de plaques incombustibles, épaisseur totale d’au moins 40 mm. Les autres dispositions de l’abZ/aBG s’appliquent.
