Trappe de visite étanche Alu Quattro

ALU QUATTRO TRAPPE DE VISITE ÉTANCHE À L’AIR ET À LA POUSSIÈRE

avec isolation acoustique 30,5 dB – 34,8 dB

• Exécution : étanche à la pluie battante, à la fumée, à l’air et à la poussière, à isolation acoustique (12,5 mm et 2 × 12,5 mm).

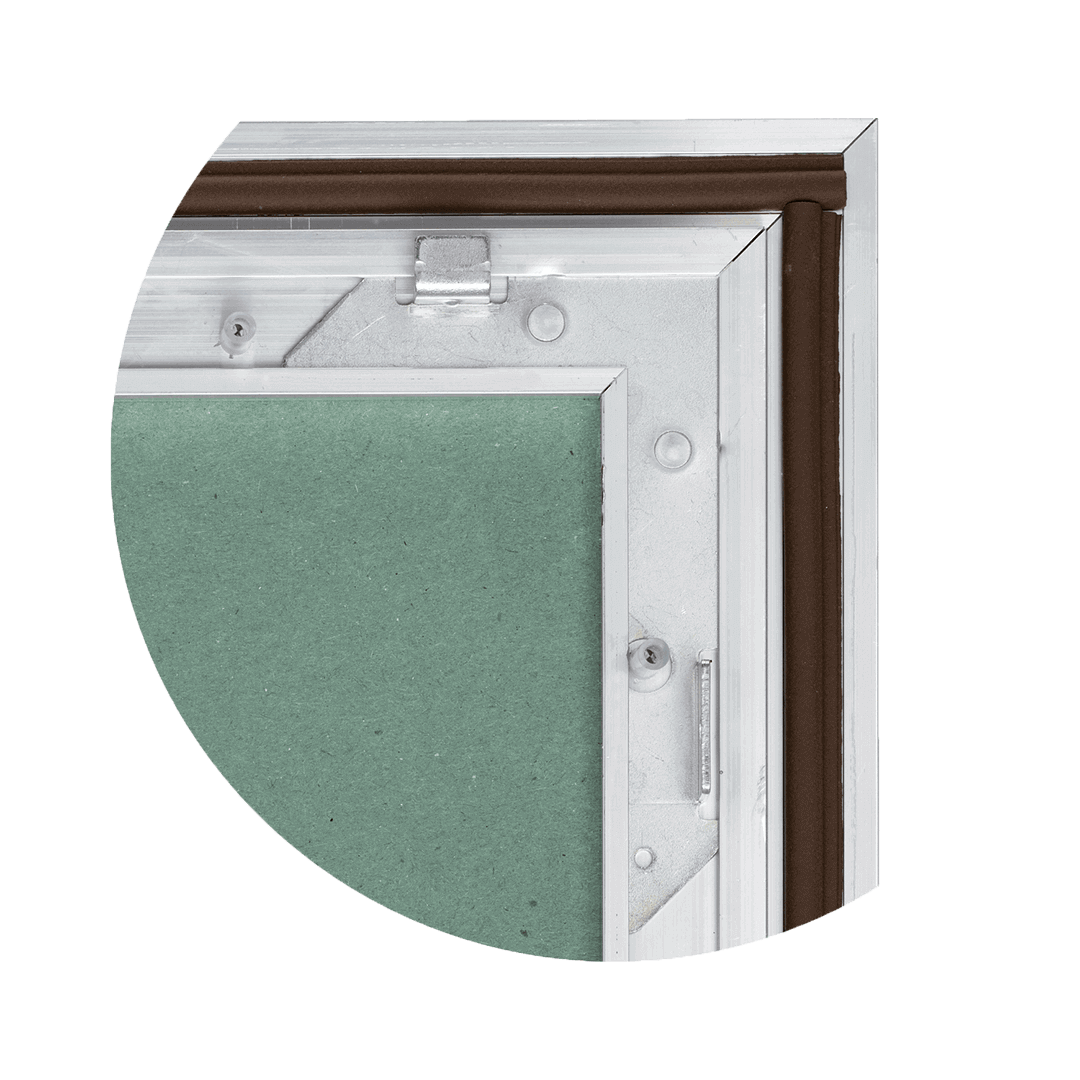

• Conception : cadre d’encastrement et cadre du vantail en profilé d’aluminium extrudé (EN AW-6060), résistant à la torsion, avec plaque de plâtre hydrofugée H2 intégrée de 12,5 mm ou 2 × 12,5 mm.
• Montage : au plafond et au mur, en construction sèche à exigences renforcées. Convient aux pièces humides.
• Caractéristiques : joint à chambre creuse en EPDM sur tout le pourtour, vantail décrochable avec dispositif antichute (bras de retenue), loqueteaux à ressort dissimulés.

Essais

• Étanche à la pluie battante, testée en référence à EN 1027
• Étanche à la fumée, testée selon DIN EN 1634-3
• Étanche à l’air, classe 4 en référence à EN 12207 (fenêtres et portes), à 600 Pa, testée en référence à DIN EN 1026
• Isolation aux bruits aériens Rw = 30,5 dB (12,5 mm) et Rw = 34,8 dB (2 × 12,5 mm), testée en référence à DIN EN ISO 10140-3

Contenu de la livraison

Trappe de visite, kit de montage avec capuchons pour vis et notice de montage.

Description du produit

La trappe de visite Alu Quattro est polyvalente et peut également être utilisée dans des locaux où les exigences d’étanchéité des murs et des plafonds ou d’isolation acoustique sont élevées. Grâce au joint à chambre creuse en EPDM sur tout le pourtour, la trappe assure dans une large mesure l’étanchéité face aux différentes influences ambiantes. Des plaques de plâtre hydrofugées, des cadres en aluminium particulièrement robustes et un dispositif antichute (bras de retenue) sur le vantail rabattable caractérisent en outre ce produit de haute qualité.

Avantages du produit

• Pour les locaux à exigences renforcées (salles blanches ou salles d’opération, cuisines, locaux avec gestion de l’air).
• Idéale pour les locaux où l’amenée ou l’évacuation de l’air se fait par le plafond.
• Étanche jusqu’à une pression d’air de 600 Pa (= vitesse du vent d’env. 100 km/h).
• Particulièrement adaptée aux salles d’opération et aux locaux sensibles en matière d’hygiène avec gestion spéciale de l’air (surpression/dépression).
• Étanchéité particulièrement élevée grâce au joint à chambre creuse.
• Empêche l’échappement de fumée froide et protège ainsi contre le risque d’intoxication.

Matériaux

Dimensions

Passage = (A3 − 14 mm) × B3
Dimension d’ouverture = dimension d’encastrement (A1 × B1) + 5 à 10 mm

Plaque de plâtre intégrée de 12,5 mm avec marquage CE selon DIN EN 520 : H2

Plaque de plâtre intégrée de 2 × 12,5 mm avec marquage CE selon DIN EN 520 : H2

Toutes les dimensions en mm, (V) = côté fermeture.

Montage et fixation

Avant le montage de la trappe de visite, il faut préparer une ouverture d’env. 5 à 10 mm plus grande que la dimension d’encastrement (A1 × B1). En cas de montage mural, les fermetures doivent toujours être orientées vers le haut. Le cadre d’encastrement est ensuite mis en place et fixé par l’avant, à travers le parement, avec des vis pour plaques de plâtre. À l’arrière, des capuchons de protection sont placés sur les pointes des vis. Les surfaces peuvent ensuite être enduites et finies conformément aux prescriptions. Pour terminer, le vantail est accroché et fermé. Contrôler le bon fonctionnement en ouvrant et en fermant la trappe à plusieurs reprises. Dans tous les cas, respecter scrupuleusement la notice de montage fournie.

Enduit et peinture

Remplir l’espace entre le cadre d’encastrement et l’ouverture. Enduire le vantail séparément et le laisser sécher. Réaliser ensuite la finition et laisser de nouveau sécher le tout avant utilisation. Éliminer complètement tous les résidus d’enduit et de peinture ; les surfaces métalliques et les joints doivent être propres. Effectuer ensuite un test de fonctionnement en ouvrant et en fermant la trappe.

Nettoyage et entretien

Nettoyer les composants de la trappe de visite avec des produits non agressifs ou à sec. La trappe doit toujours être correctement fermée. Contrôler le fonctionnement des fermetures. La trappe de visite est sans entretien.

Fabrication sur mesure

Fabrication sur mesure possible sur demande.
Exécutions spéciales (autres types de fermeture, inserts spéciaux) sur demande.

Sous réserve de modifications techniques.
